井下排水自動控制系統

系統介紹

適用于煤礦井下排水設施的集中控制，實現對水泵機組及其附屬設備的自動控制和綜合保護，通過控制網絡實現多水平排水系統的聯合控制，并結合先進的控制思想合理調度設備運行，提高排水效率。

系統功能

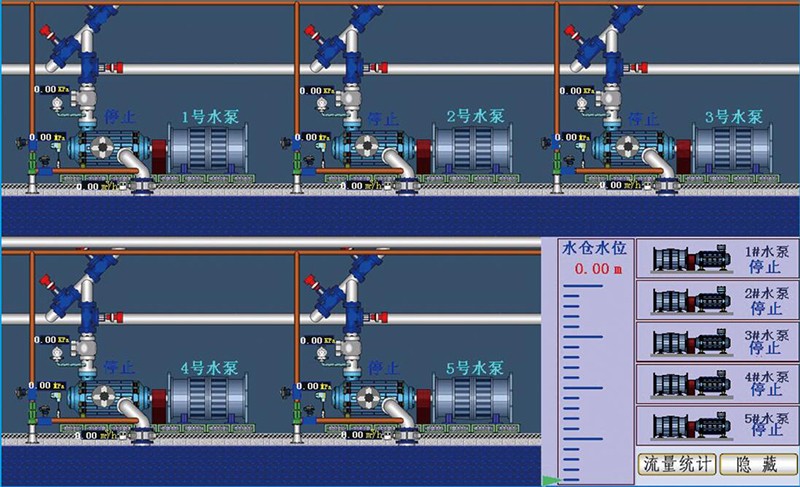

監控功能

實現對水倉水位、水泵軸溫、電機軸溫、電機定子溫度、壓力、負壓、流量、電機電壓、電流、功率、水泵進行效率等參數的實時監測。

控制功能

具有靈活多樣的控制方式：

a、就地控制：此種控制方式下，操作員通過就地箱上的按鈕及指示燈完成對執行機構的直接控制，主要用于設備檢修維護；

b、井下集控：操作員通過觸摸屏實現對水泵的半自動控制，控制命令由觸摸屏下發至PLC，后者完成整個控制過程；

c、遠程集控：操作員在地面遠程控制終端，通過鼠標點擊控制軟件，實現對井下水泵機組的遠程控制；

d、全自動控制：該制方式下，用戶無需操作，PLC根據水倉水位實時數據合理調度水泵機組，完成排水。

優化策略

根據水倉水位、供電峰谷時段劃分等情況，合理調度水泵、節省運行費用。

保護功能

設備出現故障時，能自動采取停機等保護措施，并提示故障類型，保護類型包括溫度保護、流量保護登多種類型。

報警功能

發生故障時能提供聲光報警，報警記錄可查詢。

存檔功能

能夠?qū)F(xiàn)場運行信息存入數據庫，以便于隨時進行歷史數據查詢。

曲線功能

繪制各水位參數的實時曲線及歷史曲線。

報表功能

能生成控制參數的日報表、月報表及年報表，報表可打印。同時還具備事件打印功能。

管理功能

監控軟件具有設備參數、運行、檢修和維護的管理功能。
