產品描述詳情/ Product description

膠帶機遠程集中控制系統

系統概述

膠帶輸送機是煤礦生產中非常重要的運輸設備，它能運行，直接決定著礦井的產量和效率。老式膠帶機控制系統一般單條皮帶控制開停，系統分散，控制的靈活性差，且各皮帶的配置差異較大，操作人員崗位多，勞動強度大，運行效率低，且易引起操作失誤，造成設備損壞，甚至人員傷亡，給礦上帶來重大的損失。實現膠帶輸送機的遠程集中控制就顯得更加必要。

我公司開發的膠帶機遠程集控系統可實現對系統全部膠帶機及設備的集中監測監控，提高生產效率，降低事故率，減少故障處理時間、減少現場操作人員、提高經濟效益。

該系統采用先進的并行處理技術，操作方便、靈活、可靠性高，抗干擾能力更強。分布式控制結構，保護功能齊全。具有膠帶跑偏保護、速度檢測、打滑和超速保護、急停閉鎖、堆煤檢測、溫度檢測、煙霧檢測、縱向撕裂保護、自動灑水、語音提示等完善的檢測和保護功能，現場可編程功能及組網功能強，采用開放式編程軟件和開放式的數據通信協議，可與綜合自動化及信息化系統實現匯接。

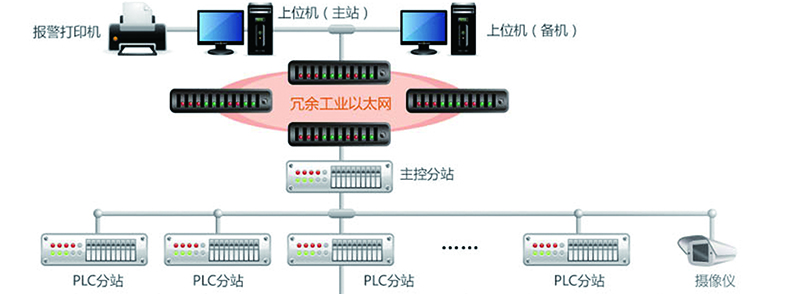

系統結構

系統采用全分布式控制結構，主要由井下控制分站、傳感器及保護裝置和綜合操作臺構成。綜合操作臺位于地面控制室，控制分站之間采用工業以太網絡或工業總線結構連接，控制分站與傳感器之間采用矩陣結構分布式連接?？刂品终矩?fù)責現場設備的數據采集和控制，通過監控，對整個系統的設備進行監控和集中控制。

控制核心部件采用西門子PLC，具有穩定可靠、抗干擾能力強、現場易編程、易擴展等特點，并能夠?qū)崿F(xiàn)團建化控制、自動檢測系統故障等功能。支持多臺控制站組成控制網絡，達到不同的規模控制，可完成多條皮帶的集中控制和監測。

系統功能

系統可以通過地面監控站隊整個系統的運行進行監控，及時了解設備運行情況及故障和報警位置；

系統有集控、就地、自動、手動等多種工作方式；

系統在自動狀態下根據煤流情況，起、停皮帶，節省電能；

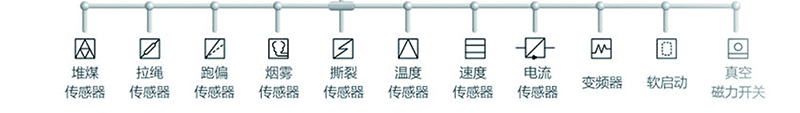

系統可顯示各皮帶、給煤機的起停狀態、電源指示、松閘指示燈。還可顯示各皮帶機跑偏閉鎖、縱向撕裂、超溫、打滑、煙霧、堆煤、灑水等信號，并可查詢皮帶保護墊及顯示；

系統配置擴音電話和語音報警器。方便皮帶沿線維修人員聯系和通過沿線語音報警點查找故障點，既可節省維修時間又方便維修人員維修；

系統在各控制單機內增加通信模塊可實現各單機間的通信，組成多皮帶機的集中控制系統，并可與上位機配接，組成全礦井監控系統聯網等；

系統結合礦井光纖工業電視系統，為為人值守提供更進一步的保障。
